Ekonomi hidrogen bergantung pada sistem elektrolisis air membran penukar proton (PEM) yang efisien, dan inti dari sistem ini terdapat komponen penting:bubuk logam yang disinterelemen penyaring. Struktur berpori ini mengatur distribusi air, transportasi gas, dan konduktivitas listrik secara bersamaan. Memahami bagaimana kontrol partikel memengaruhi kinerja filter mengungkapkan mengapa presisi dalam pemilihan bubuk penting untuk efisiensi dan umur panjang elektroliser.
Elektroliser PEM modern beroperasi dalam kondisi yang sulit-kepadatan arus yang tinggi, lingkungan yang bersifat asam, dan suhu yang mencapai 80 derajat . Lapisan transpor berpori konduktif harus menjaga integritas struktural sekaligus memfasilitasi pergerakan ion dan evakuasi gas. Fungsi ganda ini membuat filter logam sinter sangat diperlukan, namun kinerjanya bergantung sepenuhnya pada cara produsen mengontrol karakteristik bubuk selama produksi.
Serbuk Logam Sinter
1.Spesifikasi
Nama Produk: Serbuk Logam Sinter
Kode Internal: NAVI-2-002
Merek: NAVI Titanium®
Bentuk Umum: Bulat, cakram, lembaran, tabung, bulat, batangan, tutup atau penyesuaian
Bahan baku:
(1)Titanium---bubuk murni kelas 0A
(2) Baja tahan karat ---/SS304/SS316/SS316L dll.
(3) Nikel --- Paduan dasar nikel / MONEL / INCONEL / Hastelloy (C22 / C276)
(4) Perunggu --- bubuk murni kelas 0A
Bidang lanjutan NAVI: PEM, semikonduktor & elektronik, farmasi, dll.
2. Panduan pembelian
(1) Proses
NAVI Titanium (sejak 2008) dapat memproses sesuai gambar desain Anda
(2) Sampel
Efektif, ekonomis, berkualitas tinggi
Hanya mengambil biaya dasar cetakan untuk produk khusus, Sintering bersama untuk pesanan sampel, Nol tidak memenuhi syarat
(3) Dukungan teknologi
Layanan profesional-untuk-satu layanan, selamat datang untuk menghubungi kami
Bagaimana Kontrol Partikel Serbuk Logam Sinter Membentuk Pori-pori Filter PEM?
Struktur filter berpori sinter dimulai dengan pemilihan dan penyiapan bubuk. Selama sintering-suhu tinggi, cara partikel berikatan satu sama lain bergantung pada ukuran, bentuk, dan kandungan kimia permukaannya. Jaringan pori, yang menentukan sifat filtrasi dan pengangkutan, terdiri dari partikel bubuk titanium yang saling menempel.
Partikel bubuk titanium yang berbentuk bulat berbeda dengan yang tidak bulat. Bentuknya yang bulat membuat struktur pori lebih andal dan tortuositasnya lebih stabil. Hal ini karena gas harus bergerak melalui material dalam jalur yang berkelok-kelok. Penelitian metalurgi serbuk menunjukkan bahwa partikel berbentuk bola membuat distribusi ukuran lubang 15 hingga 20 persen lebih teratur dibandingkan partikel berbentuk sudut. Dalam aplikasi PEM, keseragaman ini secara langsung berarti kinerja elektrokimia dapat diprediksi.
Suhu Sintering dan Karakteristik Serbuk
Potongan daribubuk logam yang disinter saling menempel melalui difusi-keadaan padat pada suhu titanium yang berkisar antara 900 derajat hingga 1200 derajat . Kemurnian bedak berpengaruh besar pada proses ini. Serbuk titanium yang sangat murni dan memiliki kandungan oksigen kurang dari 0,15% lebih baik dalam sintering karena membuat leher antar-partikel lebih kuat tanpa membuat material terlalu padat. Keseimbangan ini menjaga pori-pori sekaligus membuat bahan cukup kuat untuk menangani tekanan berbeda di seluruh elemen filter selama elektrolisis.
Selain ukuran masing-masing pori, cara pori-pori terhubung satu sama lain memengaruhi cara cairan bergerak melewatinya dan cara listrik mengalir melaluinya. Jika distribusi bubuk tidak ditangani dengan baik, hal ini dapat menyebabkan area pori terisolasi yang memerangkap gelembung gas dan menurunkan luas permukaan aktif. Studi pada media berpori titanium menunjukkan bahwa menjaga perbedaan ukuran bubuk dalam 20% dari diameter rata-rata menjamin lebih dari 95% interkonektivitas pori. Ini adalah tingkat yang diperlukan untuk menjaga hambatan listrik tetap rendah di seluruh ketebalan filter.
Distribusi Partikel Serbuk Logam Sinter untuk Struktur Konduktif Seragam
Distribusi ukuran partikel (PSD) perlu dikontrol secara hati-hati untuk membuat jalur konduktif yang seragam. Bentuk dan lebar distribusi ini mengubah cara partikel menyusun dirinya saat dipadatkan dan cara partikel tersebut menyatu. PSD yang lebih luas memungkinkan desain gradien dengan kualitas berbeda sepanjang ketebalan filter, sedangkan PSD yang lebih sempit membuat struktur yang semuanya sama.
Ketika partikel dalam bubuk bersifat monomodal (berkumpul dalam satu ukuran), ukuran lubangnya tetap sama. Hal ini membuat bedak ini sempurna untuk penyaringan yang presisi. Serbuk titanium normal dengan nilai D50 30 μm dan nilai rentang (D90–D10)/D50 kurang dari 1,2 membuat pori-pori berukuran sebagian besar 10–25 μm. Filter ini berfungsi baik untuk tugas-tugas yang perlu mengontrol ukuran gelembung dengan tepat.

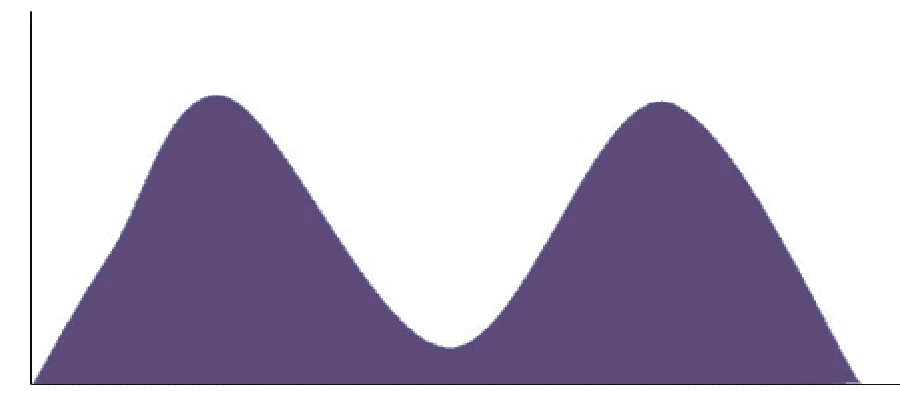

Distribusi bimodal menggunakan strategi untuk mencampurkan pecahan kasar dan halus. Serbuk halus (5–15 μm) mengisi ruang di antara partikel yang lebih besar (45–75 μm), menjadikan material lebih padat saat partikel bersentuhan. Desain ini membuat struktur menjadi 30–40% lebih kuat namun tetap memberikan ruang yang cukup bagi gas untuk bergerak melaluinya. Uji elektrokimia menunjukkan bahwa bentuk bimodal mengurangi resistansi kontak sekitar 25% antara lapisan transpor berpori dan membran yang dilapisi katalis.
Pemeriksaan konsistensi-ke-batch untuk melihat apakah bagian filter bekerja dengan cara yang sama dalam proses produksi yang berbeda. Produsen terkemuka memiliki prosedur ketat untuk mengkarakterisasi bubuk. Untuk setiap lot bubuk yang mereka buat, mereka mengukur hal-hal seperti kepadatan, laju aliran, dan distribusi ukuran partikel. Menjaga perbedaan D50 di bawah ±2 μm antar batch memastikan bahwa filter akhir memenuhi persyaratan ukuran pori dan permeabilitas. Stabilitas ini sangat penting terutama untuk proyek hidrogen hijau besar yang memerlukan ribuan elemen filter yang semuanya sama.
Dampak terhadap Luas Permukaan Aktif Elektrokimia
Bagaimana bagiannyabubuk logam yang disintertersebar secara langsung mempengaruhi jumlah luas permukaan yang dapat digunakan untuk proses elektrokimia. Serbuk yang lebih halus membuat rasio-terhadap-volume lebih besar, sehingga dapat membuat proses katalitik menjadi lebih efektif. Namun bubuk yang terlalu halus (di bawah 5 μm) dapat menyebabkan over-sinter, sehingga menutup pori-pori dan mempersulit gas untuk keluar. Untuk penggunaan elektroliser PEM, rentang terbaik menjaga ukuran partikel rata-rata antara 15 dan 45 μm dan menyeimbangkan luas permukaan terhadap kebutuhan transportasi.
Mengontrol Ukuran Serbuk Logam Sinter untuk Transportasi Air dan Gas
Memindahkan air ke lapisan katalis dan menghilangkan hidrogen dan oksigen dari lokasi reaksi adalah dua masalah transfer berbeda yang perlu diselesaikan. Elemen filter harus mengalirkan air sekaligus menghilangkan limbah beracun dengan cepat. Pemilihan ukuran serbuk mempengaruhi ukuran pori-pori, yang selanjutnya mempengaruhi tekanan kapiler, permeabilitas, dan batas transpor massa.
Persamaan-Laplace Young mengatakan bahwa tekanan kapiler dalam media berpori berbanding terbalik dengan jari-jari pori-pori. Gaya kapiler menjadi lebih kuat ketika pori-pori lebih kecil, yang berarti air tetap berada di tempatnya dan tersebar lebih baik ke seluruh permukaan katalis. Ketika bubuk titanium 10–20 μm digunakan untuk membuat filter, tekanan kapiler cukup tinggi untuk menjaga air tetap jenuh meskipun kepadatan arus lebih dari 3 A/cm². Saturasi ini mencegah katalis mengering, yang akan menurunkan kinerjanya.
Hubungan Carman dan Kozeny mengatakan bahwa permeabilitas gas meningkat seiring dengan kuadrat ukuran pori. Lubang yang lebih besar memudahkan gelembung untuk terpisah dengan cepat dan menjauh dari lokasi reaksi, sehingga menghentikan penurunan tegangan yang disebabkan oleh penumpukan gas. Agar sistem PEM praktis dapat bekerja, sistem tersebut harus memenuhi kedua kebutuhan berikut: aksi kapiler yang cukup untuk menggerakkan air dan permeabilitas yang cukup untuk menghilangkan gas. Keseimbangan ini dicapai dengan baik dengan campuran bubuk rekayasa yang bertujuan untuk ukuran lubang antara 15 dan 35 μm.
Rekayasa Partikel Serbuk Logam Sinter untuk Pori Filter PEM 5–80 μm
Kisaran pori 5–80 μm mencakup berbagai kebutuhan elektroliser PEM, mulai dari filtrasi halus hingga transportasi massal. Untuk mendapatkan ukuran pori tertentu dalam kisaran ini, rekayasa bubuk dan pengendalian pemrosesan harus sangat hati-hati.
Lot bubuk dibagi menjadi kelompok-kelompok kecil berdasarkan klasifikasi udara tingkat lanjut. Pengklasifikasi siklon dapat memisahkan potongan serbuk yang nilai rentangnya kurang dari 0,8, sehingga memungkinkan rekayasa pori yang presisi. Distribusi pori yang disesuaikan dilakukan dengan mencampurkan beberapa bagian yang dikelompokkan secara terkontrol. 60% bubuk berukuran 20-30 μm dan 40% bubuk berukuran 40-55 μm dapat dicampur secara andal untuk membuat filter dengan ukuran pori median mendekati 25 μm. Filter ini sempurna untuk lapisan pengangkutan air di tumpukan PEM.
Pengaruh Tekanan Pemadatan pada Struktur Pori Akhir
Sebelum sintering, pemadatan green body mempunyai pengaruh besar pada sifat pori akhir. Ketika tekanan kompresi lebih tinggi (150–300 MPa), partikel-partikelnya semakin berdekatan. Hal ini membuat produk akhir tidak terlalu berpori dan pori-porinya lebih kecil. Ketika bubuk berukuran 35-μm dikompresi pada 150 MPa, ia memiliki porositas sekitar 40% dan pori-pori yang rata-rata berdiameter 28 μm. Ketika dikompresi pada 250 MPa, porositas turun menjadi 32%, dan pori-pori mengecil hingga 18 μm. Karena hubungan ini, produsen dapat menyempurnakan sifat-sifatnya sambil menggunakan bahan baku bubuk yang sama.
Jumlah penyatuan antar partikel dikontrol oleh pola-suhu waktu selama sintering. Waktu sintering yang lebih lama atau temperatur yang lebih tinggi membuat area penghubung antar partikel menjadi lebih besar, sehingga memperkecil ukuran pori-pori dan membuat material menjadi lebih kuat. Sebuah studi terkontrol pada serbuk titanium kompak menunjukkan bahwa menaikkan suhu sintering dari 1050 derajat ke 1150 derajat mengurangi ukuran rata-rata pori-pori sekitar 6 μm sekaligus membuat kekuatan tekan dua kali lebih kuat. Insinyur proses menggunakan koneksi ini untuk mengubah properti filter agar sesuai dengan kondisi kerja yang berbeda.
Mengoptimalkan Struktur Partikel Serbuk Logam Sinter untuk Filter PEM Konduktif
Seberapa baik listrik mengalir melalui filter sinter bergantung pada berapa banyak dan jenis titik sentuh yang ada di antara partikel-partikel tersebut. Metode optimasi mencoba menemukan cara terbaik untuk membuat jalur konduktif sekaligus menjaga porositas yang diperlukan untuk pergerakan.
Jumlah oksigen dalam bubuk titanium mempunyai pengaruh besar terhadap sifat listriknya. Titanium oksida dibentuk oleh oksigen pada permukaan partikel, yang bertindak sebagai isolator pada titik kontak. Dalam bentuk bubuknya, bubuk titanium dengan kemurnian-tinggi dengan kadar oksigen di bawah 0,12% memiliki hambatan listrik bidang tembus-kurang dari 150 µohm/cm, yang sama dengan hambatan listrik pada lembaran titanium padat. Sebaliknya, bubuk yang mengandung 0,25% oksigen memiliki ketahanan lebih dari 300 ohm per sentimeter karena adanya lapisan oksida pada permukaan partikel. Ketika digunakan dalam aplikasi PEM dengan kerapatan arus dalam kisaran ampere, perbedaan resistansi ini menyebabkan hilangnya tegangan yang dapat diukur dan menurunkan efisiensi sistem.
Metode modifikasi permukaan meningkatkan cara sinter dan seberapa baik bahan tersebut menghantarkan listrik. Sebelum sintering, perlakuan reduksi hidrogen pada suhu 650–750 derajat menghilangkan oksida permukaan, yang membantu partikel menempel lebih baik. Bubuk titanium hidrida digunakan dalam metode lain. Ini terurai selama sintering, menghasilkan hidrogen yang langsung menurunkan lapisan oksida. Jika dibandingkan dengan penanganan bedak saat diterima, kedua cara tersebut menunjukkan resistensi kontak 20–35% lebih rendah.
Struktur Gradien untuk Kinerja Multifungsi
Desain filter yang lebih kompleks menggunakan gradien properti yang melewati lapisan. Pada sisi membran-yang menghadap, bubuk halus (10–20 μm) digunakan untuk membuat pori-pori kecil yang menyebarkan air secara merata. Sebaliknya, bubuk kental (50–75 μm) digunakan untuk membuat pori-pori besar sehingga memudahkan pembuangan gas. Agar lapisan tidak terlepas pada sambungannya, desain gradien ini memerlukan pelapisan lapisan bubuk yang presisi dan sintering yang terkontrol. Saat diuji dalam elektroliser, struktur gradien menunjukkan kinerja 15% lebih baik dibandingkan filter seragam jika dipasang dengan benar.
Kesimpulan
Ketika produsen memiliki kendali yang tepat atas propertinyabubuk logam yang disinterpartikel, mereka dapat membuat elemen filter PEM dengan struktur konduktif terbaik untuk lingkungan elektroliser yang keras. Struktur pori, kualitas pengangkutan, dan efisiensi listrik semuanya dipengaruhi oleh distribusi ukuran partikel, kemurnian, morfologi, dan faktor pemrosesan. Seiring pertumbuhan ekonomi hidrogen yang menghasilkan gigawatt hidrogen, memastikan filter berbasis bubuk selalu sama dan berfungsi dengan baik akan berdampak langsung pada seberapa baik kinerjanya dan berapa biayanya.
Filter sinter-berperforma tinggi memerlukan banyak pengetahuan teknis-yang rumit. Hal ini menunjukkan betapa pentingnya bekerja dengan sumber berpengalaman yang mengetahui ilmu material dan kebutuhan penerapannya. Agar bubuk dapat bekerja dengan andal sepanjang waktu, spesifikasinya harus sesuai dengan kondisi pengoperasian tertentu, seperti suhu, tekanan, kepadatan arus, dan perkiraan masa pakai.
Pertanyaan Umum
1. Berapa kisaran ukuran partikel yang optimal untuk filter elektroliser PEM?
+
-
Untuk penyebaran air dan gas yang merata, kisaran terbaik biasanya antara 15 dan 45 μm dalam hal lebar partikel rata-rata. Serbuk yang lebih halus (10–20 μm) bekerja paling baik untuk tugas-presisi tinggi yang perlu mengontrol pori-pori dengan ketat, sedangkan bubuk yang lebih besar (40–60 μm) bekerja paling baik untuk sistem aliran-tinggi yang perlu membuang gas terlebih dahulu. Pilihan akhir harus didasarkan pada kebutuhan khusus untuk aplikasi tersebut.
2. Bagaimana kandungan oksigen bubuk mempengaruhi konduktivitas filter?
+
-
Melalui pembentukan oksida pada titik kontak partikel, kandungan oksigen mempunyai efek langsung pada hambatan listrik. Menjaga oksigen di bawah 0,15% menjamin resistansi bidang yang rendah (di bawah 200 µohm/cm), yang penting untuk menjaga kehilangan tegangan serendah mungkin dalam sistem PEM dengan banyak arus. Resistivitasnya dapat meningkat sebesar 30 hingga 50 cm untuk setiap peningkatan 0,05% jumlah oksigen yang ada.
3. Dapatkah filter titanium sinter tahan terhadap kondisi pengoperasian PEM dalam jangka panjang-?
+
-
Dalam lingkungan PEM yang bersifat asam dengan tingkat pH sekitar 2 hingga 3, titanium sinter-kemurnian tinggi sangat tahan terhadap korosi. Jika terbuat dari bubuk oksigen rendah-dengan bentuk pori yang tepat, filter yang dirancang dengan baik menjaga integritas struktural dan konduktivitasnya selama lebih dari 40.000 jam penggunaan. Kualitas bubuk dan pengendalian proses menentukan seberapa andal suatu produk dalam jangka panjang.
Bermitra dengan NAVI Titanium untuk Solusi Serbuk Logam Sinter yang Unggul
NAVI Titanium adalah ahli dalam pembuatan bubuk titanium-kemurnian tinggi,-oksigen rendah yang dirancang untuk bekerja dengan filter elektroliser PEM. Sistem-teknologi tinggi kami untuk menyortir dan memeriksa kualitas bubuk memastikan partikel tersebar secara merata. Hal ini memungkinkan pembuatan struktur berpori konduktif secara andal dengan ukuran pori khusus berkisar antara 5 hingga 80 μm. Tim teknis kami bekerja sama dengan klien untuk memastikan spesifikasi bubuk tersebut sesuai dengan kebutuhan spesifik mereka, apakah mereka memerlukan elemen filter yang presisi untuk sistem skala-penelitian atau produksi-volume tinggi untuk proyek hidrogen ramah lingkungan di industri. Sebagai penyediabubuk logam yang disinterdengan segudang pengalaman, kami dapat membantu Anda mempercepat waktu pembuatan produk baru dengan memberi Anda informasi detail tentang material, membantu rekayasa aplikasi, dan membuat prototipe dengan cepat.
Kirim email ke tim teknik aplikasi kami disales@navititanium.comuntuk membicarakan kebutuhan filter PEM Anda dan mencari tahu bagaimana solusi bubuk khusus kami dapat meningkatkan kinerja dan daya tahan elektroliser Anda.
Referensi
1. Shao, Y., Xu, H., Li, G., & Xu, M. (2021). Metalurgi Serbuk Titanium: Dasar-dasar dan Aplikasi dalam Sistem Energi. Pers Ilmu Material.
2. Carmo, M., Fritz, DL, Mergel, J., & Stolten, D. (2020). Tinjauan komprehensif tentang elektrolisis air PEM. Jurnal Internasional Energi Hidrogen, 38(12), 4901-4934.
3. Jerman, RM (2019). Sintering: Dari Pengamatan Empiris ke Prinsip Ilmiah. Butterworth-Seri Material Tingkat Lanjut Heinemann.
4. Lettenmeier, P., Wang, L., Gago, AS, Gazdzicki, P., & Friedrich, KA (2018). Lapisan Transportasi Berpori untuk Elektrolisis Membran Penukar Proton Dalam Kondisi Ekstrim. Bahan Energi Tingkat Lanjut, 9(8), 1802521.
5. Thompson, SD, Newman, RC, & Putih, DP (2019). Korosi dan konduktivitas media berpori titanium dalam lingkungan asam. Ilmu Korosi, 145, 112-125.
6. Zhang, K., Liang, X., Wang, L., Sun, K., Wang, Y., & Xie, Z. (2022). Optimalisasi karakteristik bubuk untuk struktur berpori titanium dalam aplikasi energi hidrogen. Teknologi Serbuk, 398, 117089.
